วงจร R - C อนุกรม

จำนวนผู้เยี่ยมชมหน้านี้

                   การต่อวงจรความต้านทานและตัวเก็บประจุอนุกรมกัน จะทำให้คุณสมบัติต่างๆ ของวงจรเป็นดังนี้

ภาพที่ 1 วงจรอนุกรม R - C

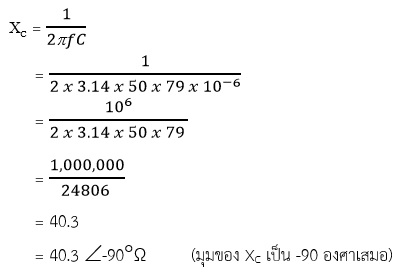

           1. จากวงจรก่อนจะหาค่าอื่นๆ เราต้องหาค่าคาปาซิทีฟทีพ รีแอคแตนซ์ (X_C) ก่อน จากสูตร

           2. หาค่าอิมพีแดนซ์ ( Z )

          3. หาค่ากระแสที่ไหลในวงจร

         4. หาค่า V_R (แรงดันตกคร่อมความต้านทาน)

หาได้จากสูตร

V_R  = IR

      = 1.99 Ð73°  x 30 Ð0°

      = 59.7 Ð73°  V

         5. หาค่า V_C (แรงดันตกคร่อมตัวเก็บประจุ)

หาได้จากสูตร

V_C  = IX_C

      = 1.99 Ð73° x 40.3 Ð-90°

      = 80.2 Ð-17°  V

         6. เพาเวอร์แฟคเตอร์ เท่ากับ cosq

                =  cos^-1 0.597

                = 53° นำหน้า   ( เนื่องจากเป็นโหลด C )



               หรือหาได้จากระยะห่างกันของมุม  แรงดันที่จ่าย กับมุมของกระแส

จากโจทย์                  แรงดันที่จ่าย มีมุม  = 20 องศา

                กระแสที่หาได้จากการคำนวณ = 73 องศา

 ดังนั้นมุม     q  จะห่างกัน  =  73 - 20  =  53 องศา   นำหน้า    เนื่องจากกระแสนำหน้า

             7. นำค่าต่าง ๆ ที่คำนวณได้มาเขียนเป็นเวกเตอร์  ได้ดังนี้

ภาพที่ 2 แสดงเวกเตอร์ไดอะแกรม ของวงจร ในภาพที่ 1
