การเขียนตารางอักษรใน AutoCAD ด้วย Excel

จำนวนผู้เยี่ยมชม

              ในการเขียนอักษรที่เป็นลักษณะตารางลงในโปรแกรม AutoCAD เราสามารถเขียนและแก้ไขได้ง่ายด้วยโปรแกรม  Excel ซึ่งมีวิธีการทำ ดังนี้

               1. ไปที่  Insert


             2. ไปที่ Data เลือก OLE Object


จากข้อที่ 1 และ 2 หากจะใช้ Shot Cut ให้พิมพ์คำสั่ง ins และกด Enter
จะเป็นการเรียกใช้คำสั่ง INSERTOBJ
จะปรากฎหน้าต่าง ตามข้อ 3 ทันที

             3. จะปรากฎหน้าต่าง Insert Object
                  ที่ช่อง Object Type ให้คลิ๊กเลือก Microsoft Excel 97-2003 Work sheet และ คลิ๊ก OK


             4. จะปรากฎ ตาราง Excel ขึ้นมา ให้พิมพ์ตารางต่างๆ ตามต้องการ


             5. ปิด Excel จะปรากฎรูปแบบของตาราง ใน AutoCAD


                  หากตารางที่ปรากฎไม่เป็นไปตามต้องการ เช่นตัวอักษรไม่ถูก Font ไม่สวย
สามารถปรับแต่งใหม่ ด้วยการ ดับเบิ้ลคลิ๊กที่งาน ก็จะกลับไปที่ โปรแกรม Excel ปรับแต่งไห้ถูกต้องสวยงาม

                6. การปรับขนาดของตาราง สามารถปรับได้โดย การคลิ๊กที่งาน
                    จากนั้นให้คลิ๊กที่มุมของงาน จะปรากฎขนาดให้เราสามารถปรับขนาดขึ้นมา ให้เราเลื่อนไปยังตำแหน่งที่ต้องการ และคลิ๊กในตำแหน่งที่ต้องการปรับ เพื่อให้ได้ขนาดที่เหมาะสมทั้งตารางทันที


              7. เมื่อเราปรับปรุงเพิ่มความกว้าง หรือความยาวของตารางเพิ่มขึ้นจากเดิม เมื่อเราปิดไฟล์ ตารางจะยังแสดงความกว้าง ความยาวของตารางที่ขนาดเดิม

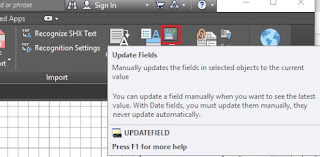

                 8. ให้เราทำการอัปเดท ตาราง
