สามารถสั่ง plot ได้ตามขั้นตอนดังนี้
1. เปิดไฟล์งานที่ต้องการ Plot
2. คลิ๊กเม้าท์ขวาที่ Model และเลือก Plot...

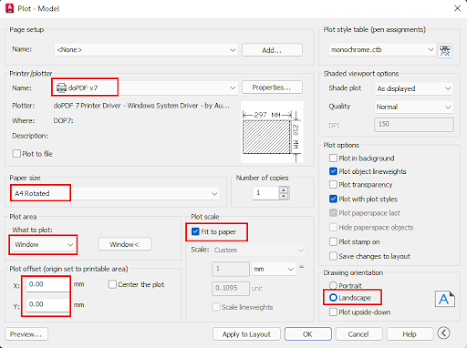

3. จะปรากฎหน้าต่าง Plot - Model
ให้ตั้งค่าต่างๆ ดังนี้
- Printer / Ploter เลือกเครื่องพิมพ์
- Paper size เลือก ขนาดและรูปแบบกระดาษ
- Plot area เลือก Window โปรแกรมจะกลับไปที่ Model ให้ใช้เม้าท์เลือกขอบเขตของงานที่ต้องการ plot
จากนั้นโปรแกรมจะกลับมาที่หน้าต่าง Plot - Model อีกครั้งหนึ่ง
- Plot scale คลิ๊กเลือก Fit to paper
- Drawing Orientation หาก หากเลือกกระดาษเป็นแนวนอน ให้คลิ๊กเลือกที่ Landscape
จากนั้นให้คลิ๊กที่ Preview... เพื่อดูงานที่ตั้งค่าการพิมพ์ ได้รูปแบบตามที่ต้องการหรือไม่
