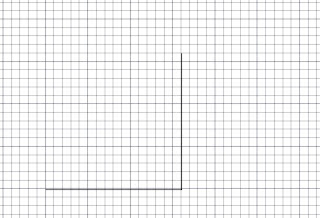

การที่เราจะเขียนส่วนโค้งได้ จะต้องเริ่มต้นด้วยการใช้คำสั่ง Line เขียนเส้นขึ้นมา 2 เส้น (ให้กำหนดความยาวของเส้นด้วย เพื่อใช้ในคำสั่ง Fillet) ให้ทำมุมตั้งฉากกัน จากนั้นจึงจะสามารถใช้คำสั่ง Fillet เขียนส่วนโค้งจากเส้นทั้งสอง
โดยมีวิธีการใช้คำสั่ง ดังนี้
1. คลิ๊กเลือกเส้นทั้งสอง ที่เราต้องการเขียนส่วนโค้ง
2. คลิ๊ก Icon คำสั่ง Fillet (อยู่ในเมนู Home กลุ่มคำสั่ง Modify)
3. จะปรากฏหน้าต่าง ด้านล่างโปรแกรม ให้ใช้เม้าท์คลิ๊กที่ Radius
พิมพ์ตัวเลขขนาดรัศมี ตามต้องการ แต่ไม่ให้มากกว่าความยาวเส้นทั้งสองที่เราเขียนขึ้นมา และกด Enter (หากรัศมียาวกว่าเส้นที่เขียนจะใช้คำสั่งไม่ได้ ให้กำหนดใหม่)
หรือ พิมพ์ radius และกด Enter
พิมพ์ตัวเลขขนาดรัศมี ตามต้องการ แต่ไม่ให้มากกว่าความยาวเส้น และกด Enter (หากรัศมียาวกว่าเส้นที่เขียนจะใช้คำสั่งไม่ได้ ให้กำหนดใหม่)

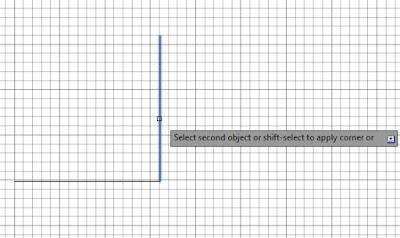

4. จากนั้น นำเม้าท์ไปคลิ๊กที่เส้นใดเส้นหนึ่ง
5. แล้วลากเม้าท์ไปยังอีกเส้นหนึ่ง เส้นตั้งฉากทั้งสองก็จะหายไป ปรากฎเป็นส่วยโค้งขึ้นมาแทนที่
6. ให้คลิ๊กเม้าท์ ก็จะได้ส่วนโค้งตามต้องการ
